¿Qué es el estudio geotécnico?
Es un compendio de información sobre las características del terreno. Estas características tienen relación cno el tipo de edificio previsto y en el lugar donde se ubica la construcción, futura o existente.
¿Cómo se determinan las características del terreno?
Las características del terreno de apoyo se determinan mediante el reconocimiento del terreno. Los resultados quedan, así pues, reflejados en el estudio geotécnico, en cuanto a su intensidad y alcance.
¿De qué depende el reconocimiento del terreno?
El reconocimiento del terreno no puede ser inferior a lo establecido en el DB SE-C del CTE, y depende de la:
- información previa del plan de actuación urbanística
- extensión del área a reconocer
- complejidad del terreno
- importancia de la edificación prevista.
¿Qué datos se recaban en el estudio geotécnico?
En el estudio geotécnico deben recabarse todos los datos en relación con:
- las peculiaridades y problemas del emplazamiento
- inestabilidad
- deslizamientos,
También se recabarán los datos en relación al uso conflictivo previo tales como:
- huertas
- vertederos
- hornos
- obstáculos enterrados
- configuración constructiva
- configuración de la cimentación de las construcciones limítrofes
- información disponible sobre el agua freática y pluviometría
- antecedentes planimétricos del desarrollo urbano
- sismicidad del municipio (Norma de Construcción Sismorresistente NCSE)
¿Cuándo debe obtenerse el estudio geotécnico?
El estudio geotécnico debe obtenerse en la fase inicial del proyecto y siempre antes de que la estructura esté totalmente dimensionada.
¿A qué parte del proyecto afecta el estudio geotécnico?
El estudio geotécnico puede afectar al proyecto en cuanto a:
- la concepción de la estructura del edificio
- tipo de cimentación
- cota de los cimientos (profundidad)
Estudio de arquitectura en Barcelona
Antes de solicitar un estudio geotécnico, ponte en contacto con nosotros.
Estudio geotécnico
El reconocimiento del terreno
Programación del reconocimiento del terreno
Debe tenerse en cuenta todo los datos de la parcela:
- datos previos de reconocimiento
- estudios de la parcela o parcelas limítrofes
- topográficos
- urbanísticos
- datos generales del edificio

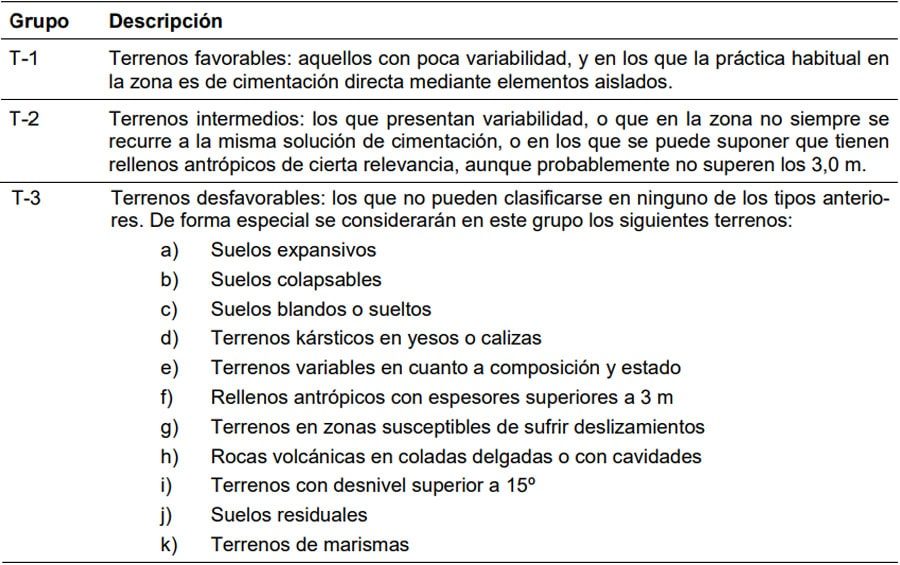

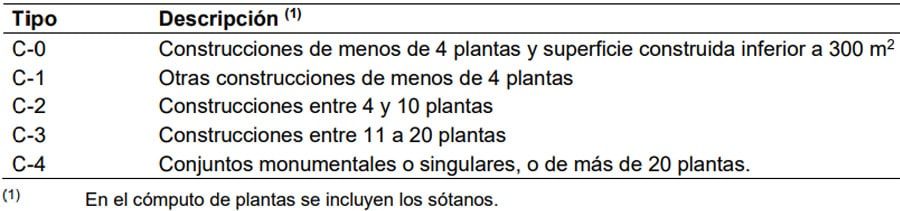

Para reconocer el terreno, se considera el edificio. Se clasifica la construcción y el terreno según las siguientes tablas:
¿Cuántos sondeos deben practicarse sobre el terreno?
Como mínimo, es obligatorio hacer un mínimo de 3 puntos a reconocer.
En cuanto a la densidad y la profundidad de los reconocimientos, se debe permitir una cobertura correcta sobre la zona a edificar. Ello depende de la superficie que ocupa el edificio en planta y el grupo de terreno.

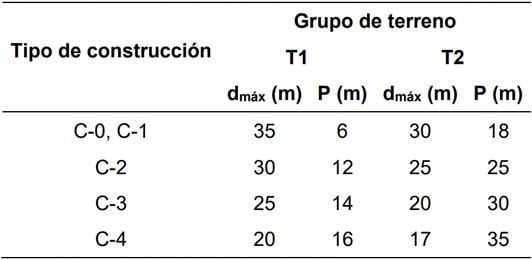

¿Qué distancias deben tener los puntos de reconocimiento del estudio geotécnico?
El Código Técnico de la Edificación habla de distancias máximas entre esos puntos. Esa distancia máxima dependerá del tipo de construcción y del grupo de terreno.
¿Qué profundidad deben tener los puntos de reconocimiento del estudio geotécnico?
La profundidad mínima es de 6 metros, pero debe comprobarse que la profundidad planificada es la suficiente para
alcanzar una cota en el terreno en la que, por debajo de ella, no se produzcan asientos significativos. Hay que tener en cuenta las cargas que pueden transmitir el edificio.
Dicha cota se define como la profundidad en la que, el aumento neto de tensión en el terreno bajo el peso del edificio será igual o inferior al 10% de la tensión efectiva vertical existente en el terreno en esa cota antes de construir el edificio. Si se alcanza una unidad geotécnica resistente sobre la que la cimentación del edificio aplica las presiones, no deben producirse deformaciones apreciables.
La unidad geotécnica resistente mencionada debe comprobarse en una profundidad ≥2 m +0,3 m adicionales por cada planta que tenga la construcción.
¿Dónde quedan reflejados los puntos de reconocimiento?
Los puntos de reconocimiento deben quedar reflejados en un plano, en planimetría y altimetría y en coordenadas UTM.
¿Se pueden disminuir las distancias entre los puntos sobre la parcela a reconocer?
Hay que recordar que, el número mínimo de puntos de reconocimiento, son tres. Con independencia de ello, se deben disminuir las distancias hasta cumplir con el número de puntos mínimos requeridos.
Sondeos mecánicos
¿Cuál es el número mínimo de sondeos mecánicos?

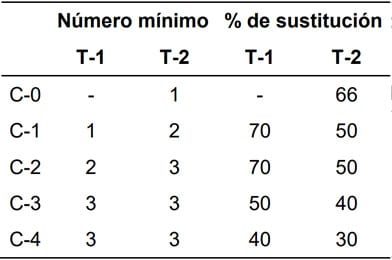

A continuación presentamos una tabla con el número de sondeos mecánicos y el porcentaje total de puntos de reconocimiento que pueden sustituirse por pruebas continuas de penetración. Todo ello cuando el número de sondeos mecánicos exceda el mínimo especificado de la siguiente tabla.
Prospección del terreno
¿Cómo se realiza una prospección del terreno?
La prospección del terreno puede realizarse mediante:
- calicatas
- sondeos mecánicos
- pruebas continuas de penetración
- métodos geofísicos
Calicatas
¿Qué es una calicata?
Es una excavación, en forma de pozo, zanja, roza, etc., por la que se permite observar directamente el terreno. Sobre ella se toman muestras y pueden realizarse ensayos in situ.
Si la excavación es ≥1,5 m, ninguna persona debería acceder a inspeccionar o revisar la calicata. Para ello, debe entibarse el terreno o bien retaluzarlo.
¿Qué características tienen las calicatas?
- Su profundidad es inferior a los 4 metros.
- Se excava con pala mecánica o manualmente.
- No existe nivel freático a esa profundidad de excavación.
- Se realiza en terrenos muy cohesivos
¿Cuándo es conveniente realizar una calicata?
Es adecuado realizar una calicata cuando se puede alcanzar el estrato firme o resistente con garantía suficiente.
También es adecuado realizar una calicata cuando no es necesario realizar pruebas in situ asociadas a sondeos (ensayos de penetración estándar).
¿Cuándo no debe practicarse una calicata?
La calicata no debe realizarse cuando el terreno de apoyo de la futura cimentación pueda deteriorarse. Tampoco debería realizarse sin existe el problema de inestabilidad de estructuras próximas.
¿Qué ensayos pueden realizarse sobre las paredes de la calicata?
Sobre las paredes del terreno excavado pueden realizarse ensayos in situ como el penetrómetro de bolsillo. De esta manera puede obtenerse una indicación del comportamiento del terreno. No se deducirán valores cuantitativos de la resistencia del terreno.
Sondeos mecánicos
¿Qué es un sondeo mecánico?
Un sondeo mecánico es una perforación en la que puede variar tanto su diámetro como su profundidad. Esta perforación permite conocer la naturaleza del terreno y la localización de los diferentes capas de estratos distribuidas a diferente profundidad.
¿Cuándo debe practicarse un sondeo mecánico?
- Si con las catas no se puede alcanzar una mayor profundidad
- Si existe un nivel freático y se precisa reconocer el terreno existente bajo éste.
